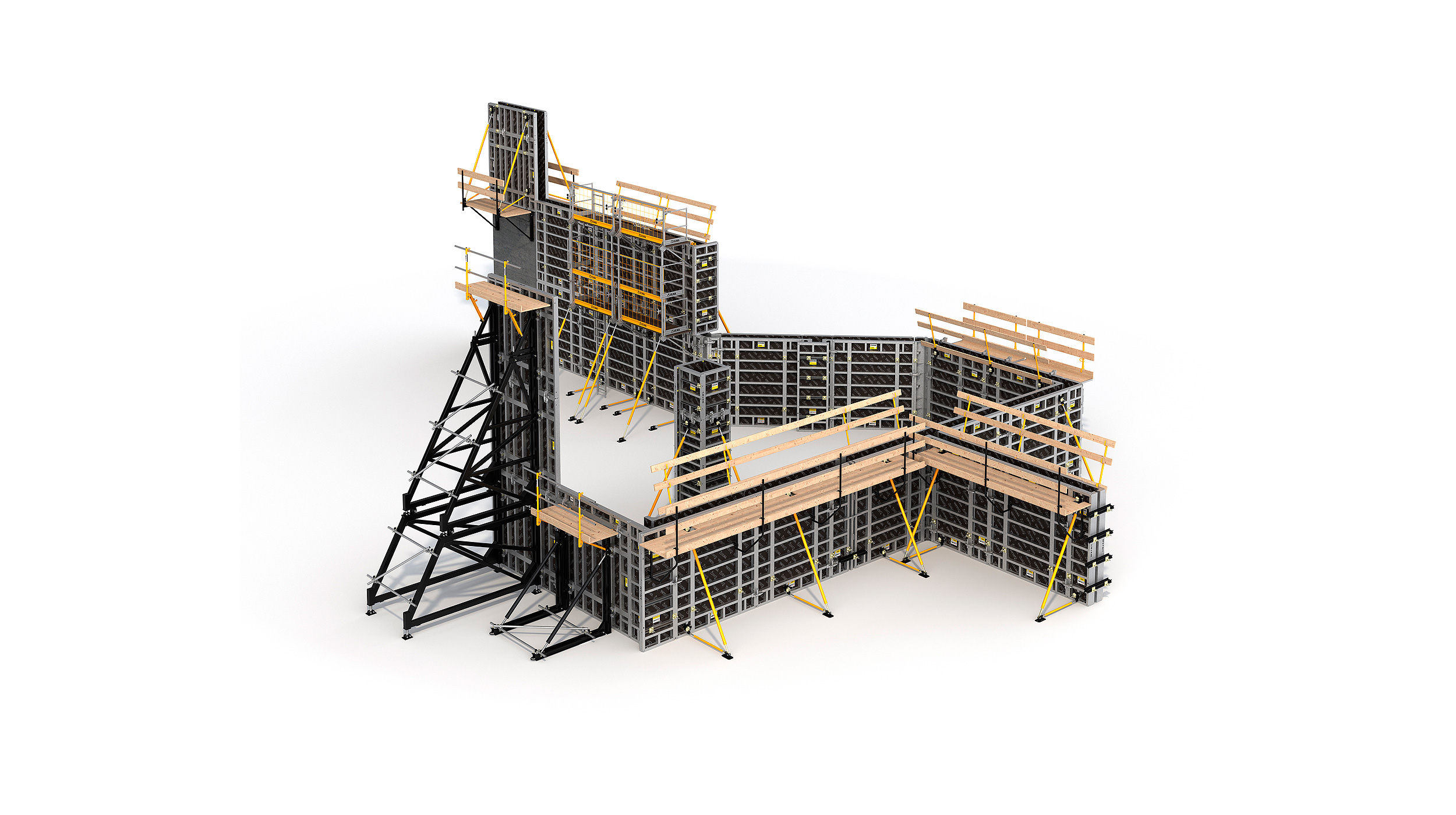

Cofragem modular metálica ORMA
Resistente, todoterreno, de alto rendimiento
O sistema de cofragem modular ORMA é uma cofragem vertical para betão, adequada para construir qualquer tipo de elementos de betão verticais, tanto para obras públicas de engenharia quanto em edificação (paredes, pilares, encontros, sapatas...).
De grande produtividade e com mínimos custos de mão de obra e tempo de montagem.
Composta por painéis que se unem mediante grapas para formar os conjuntos que compõem a cofragem. Dispõe de elementos que solucionam qualquer tipo de geometria de maneira eficaz e segura.

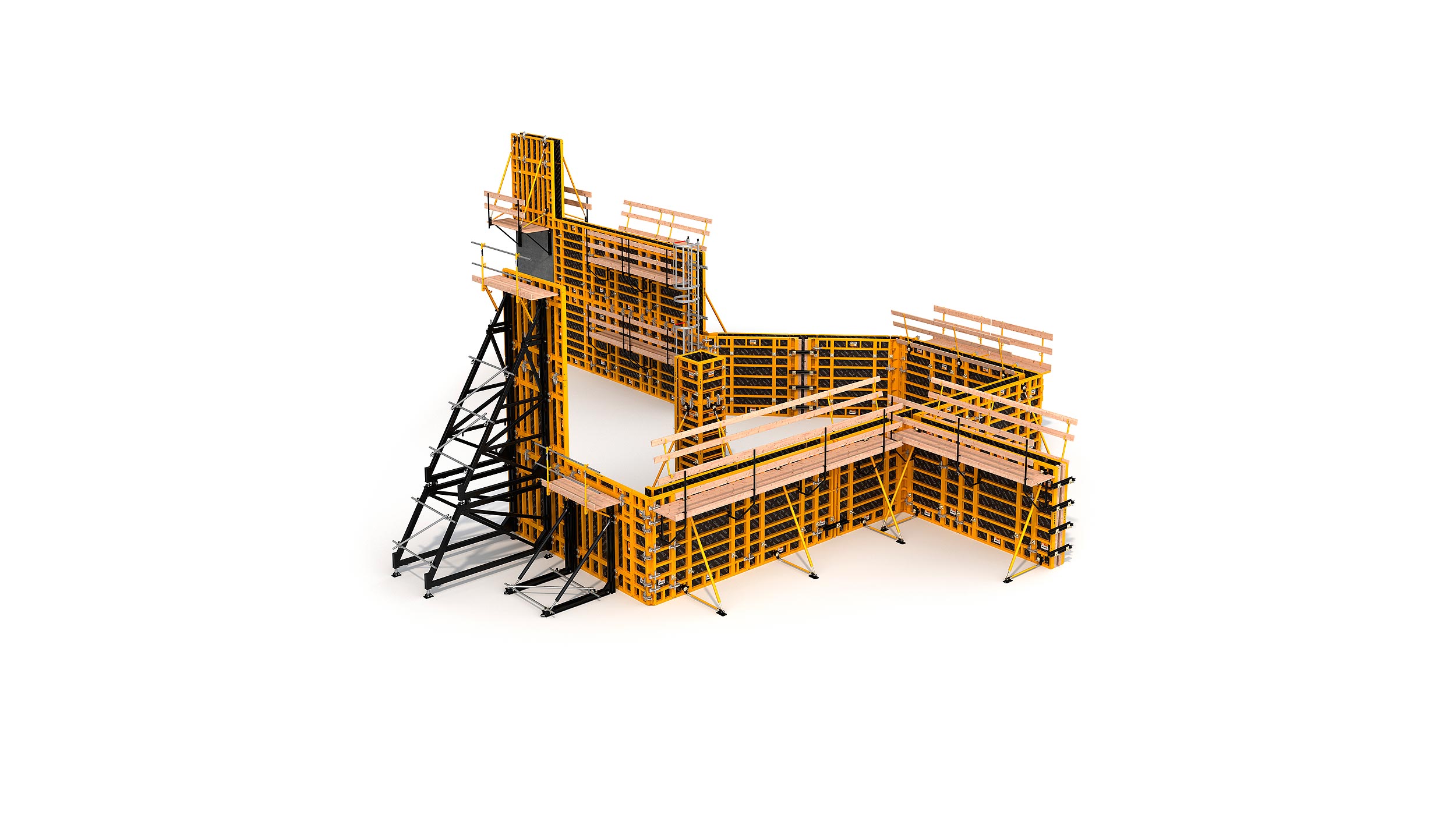

Cofragem modular ORMA
Solução de cofragem para todas as geometrias em estruturas verticais de betão

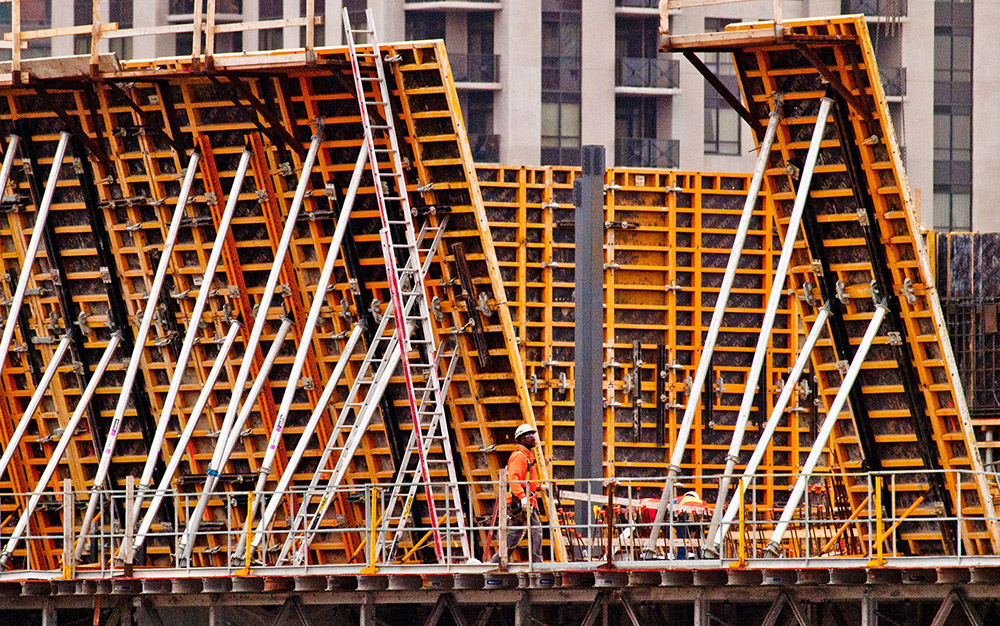

Muros inclinados

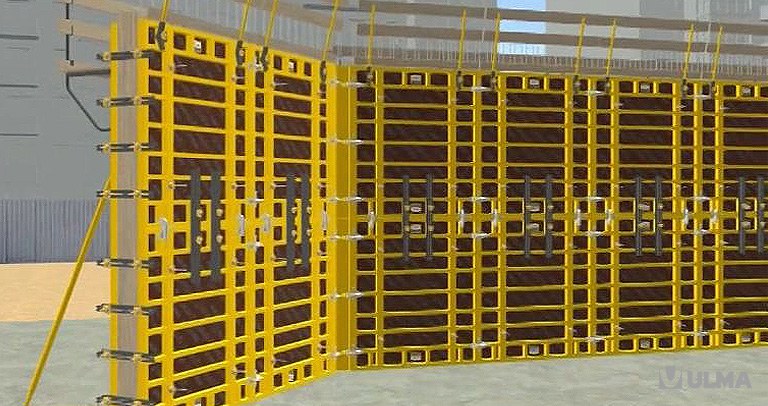

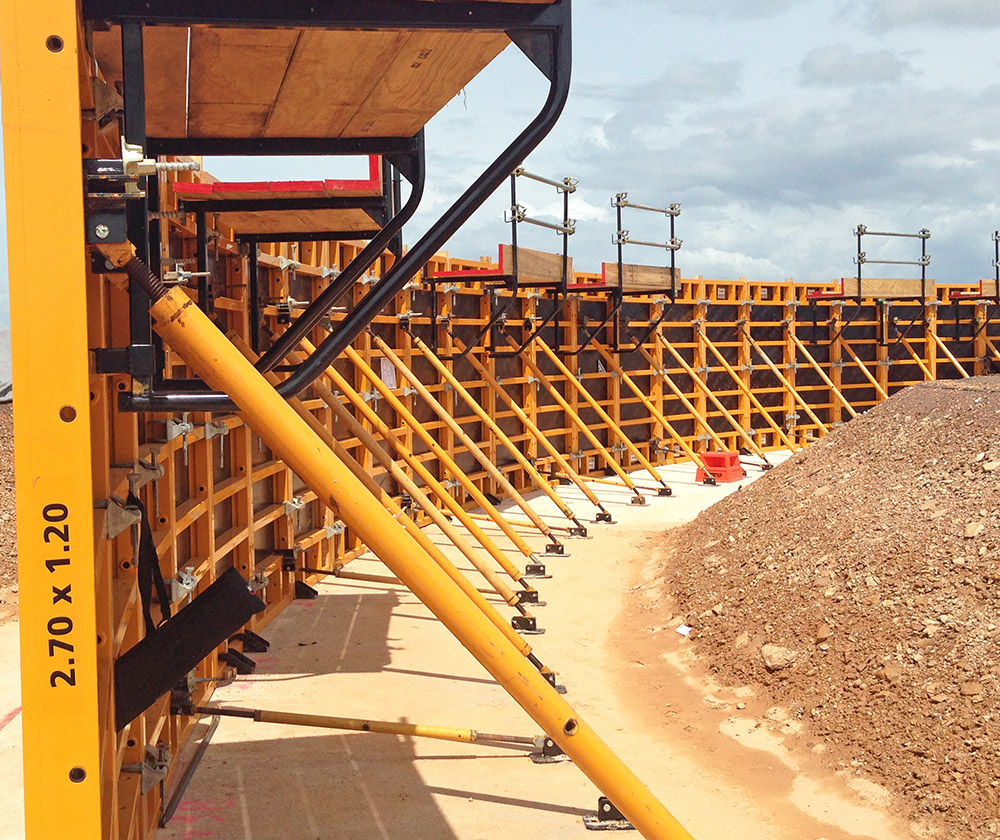

Execução de muros circulares
Canto de descofragem para vãos interiores

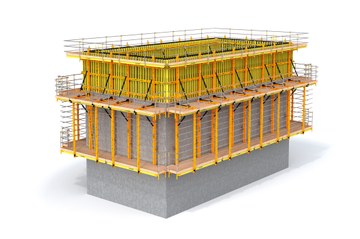

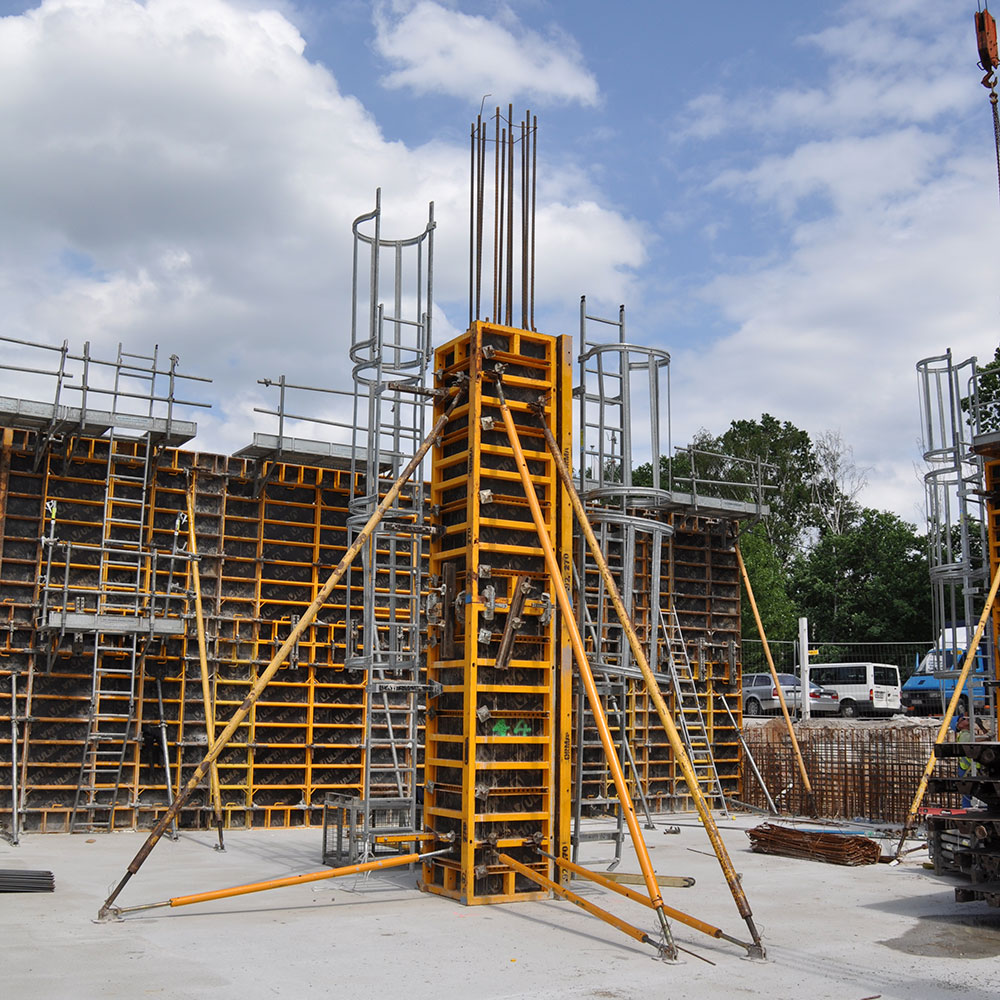

Execução de pilares com ORMA

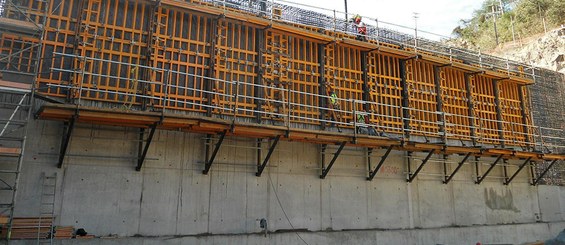

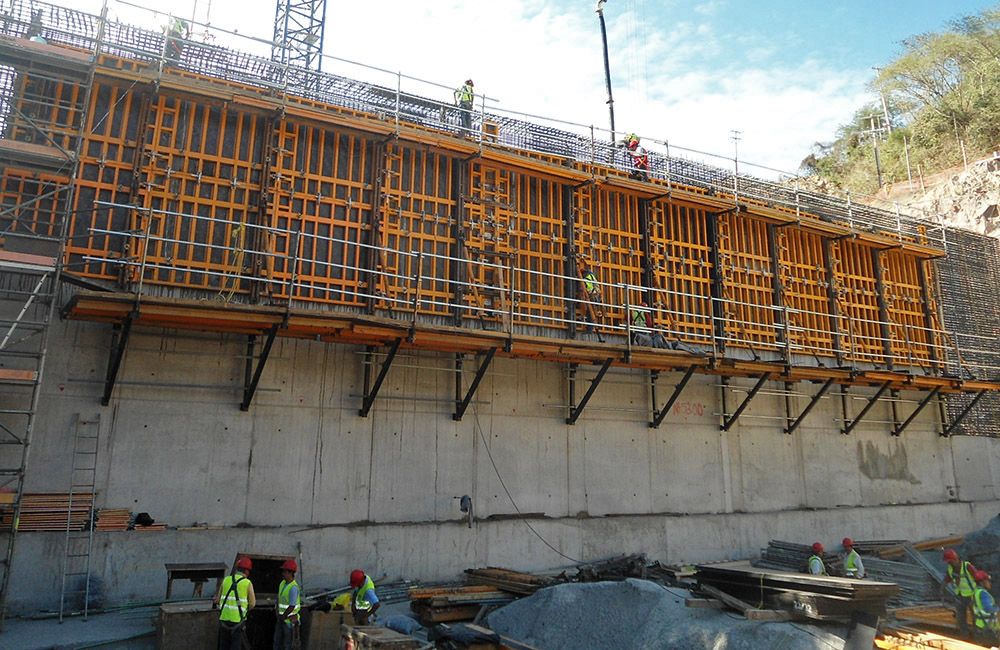

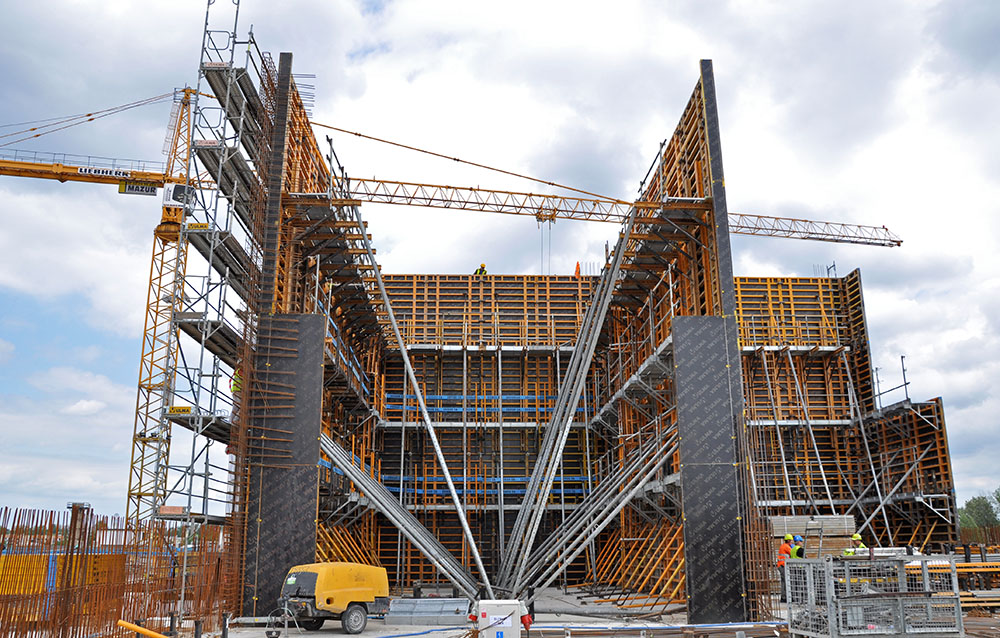

ORMA em sistemas trepantes
Excelentes acabamentos de betão
Sistema certificado pelo órgão GSV
- Desenvolvido para suportar grandes pressões de betão (certificado pelo órgão GSV)
- Pressão de betão admissível:
- Gama 3,3 m: 80 kN/m2
- Gama 2,7 m: 74 kN/m2
- Flechas máximas:
- Para 60 kN/m2: línea 7, tab. 3 DIN 18202
- Para 80 kN/m2: línea 6, tab. 3 DIN 18202
- Para altura de betonagem ≤ 3,3 m são necessárias somente 2 linhas de ancoragens em altura
- Para altura de betonagem >3,3 m são necessárias 3 linhas de ancoragens em altura
- Ampla gama de painéis com alturas de 3,3 m, 2,7 m, 1,2 m e até 3,3 x 2,4 m (7,92 m2)
- PILARES
- Ampla gama de painéis de pilares para pilares de 30 x 30 cm hasta 120 x 120 cm (regulagem a cada 5 cm)
- Alturas de painéis: 2,7 m; 1,2 m; 0,6 m
- Larguras do painel pilar: 0,72 m; 0,92 m y 1,32 m
- Até 80 kN/m2 de pressão de betão admissível

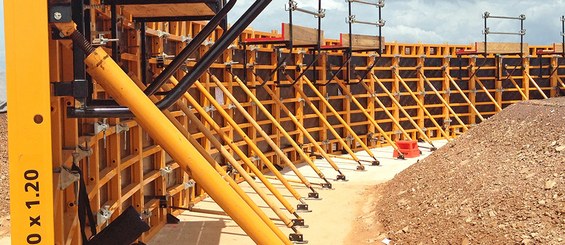

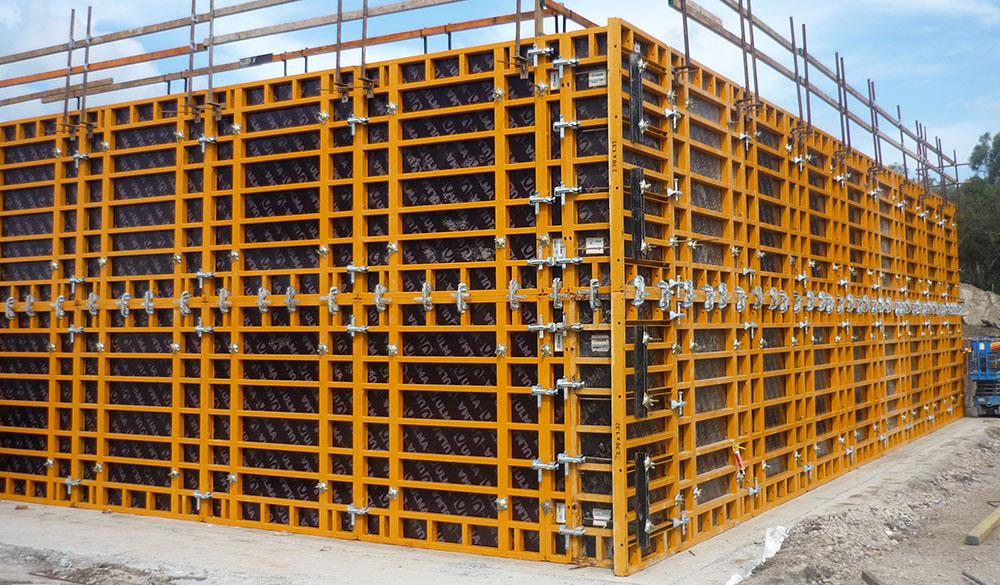

Grande desempenho na execução de muros
Quadro metálico reforçado
Cofragem versátil, graças aos furos lateriais
Conexão Painel muro - Painel universal
Grapa ORMA
Perfil grapa regulável
União rápida de painéis
União entre painéis e cantos
Quadro metálico reforçado nos cantos
Excelente acabamento de betão visto
Gama de painéis compatíveis e posicionáveis na vertical ou horizontal
Possibilidade de montar conjuntos a cada 15 cm longitudinalmente e a cada 30 cm verticalmente
Consoles de trabalho e estabilizadores
- Muyito versátil: furos laterais para montagem rápida de soluções típicas (fechamentos de paredes, cantoss, pilares…). Mínimo trabalho de arremates e compensações
- Grapa ORMA
- União de painéis com grapas, com un só golpe de martelo
- Tres funciones básicas:
- Unir
- Alinhar
- Enrijecer
- Regulagem de grapa: compensações de até 10 cm
- Painél robusto galvanizado com quadro metálico reforçado nos cantos
- Elemento de união entre painéis e em cantos
- Excelentes acabamentos graças al tablero contrachapado ao painel fenólico de abedul de alta qualidade
- Ampla gama de painéis com alturas de 3,3 m, 2,7 m, 1,2 m y hasta 3,3 x 2,4 m (7,92 m2)
- Elementos de proteção de fácil incorporação aos painéis. Segurança garantida
Tem uma extensão de 390 metros, com dois pilares e três vãos de comprimento variável, possuindo o vão central 170 metros e os vãos extremos 120 metros e 100 metros.
Quando mais de 2.000 t de material está mobilizada, quando é necessário utilizar sistemas muito versáteis e quando há exigência de velocidade e simplicidade de montagem, a experiência é fundamental.
Apesar das enormes dimensões deste tipo de obras e a grande quantidade de material necessária, pudemos ser os únicos fornecedores de cofragens, escoramentos e andaimes.
Localizado na Torre de Moncorvo, no distrito Português de Bragança, este era o único grande rio da Península Ibérica, sem uma barragen desde sua nascente até sua foz em Douro.
