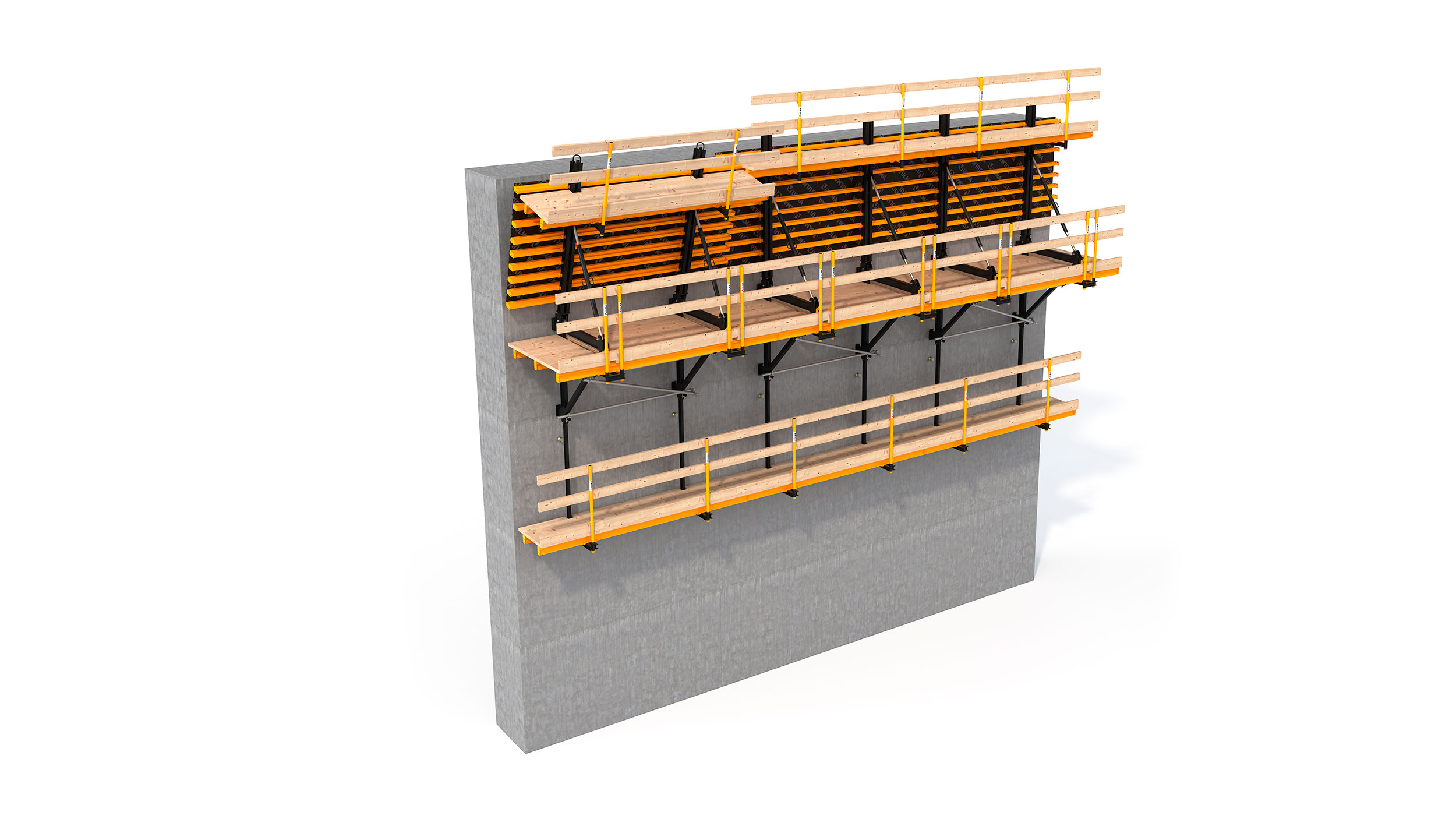

Consola trepante a uma face e duas faces - Consola 2000

Cofragem trepante de grande rendimento, indicada para a construção de represas, pilares de ponte e muros de grande altura, com uma ou duas faces.
Cofragem trepante de grande rendimento, indicada para a construção de represas, pilares de ponte e muros de grande altura, com uma ou duas faces.

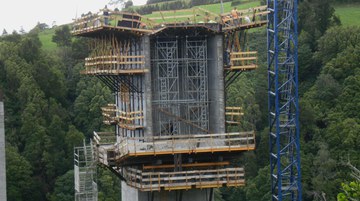

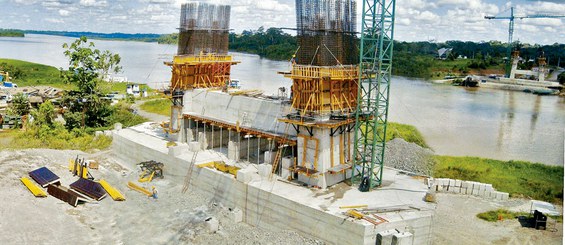

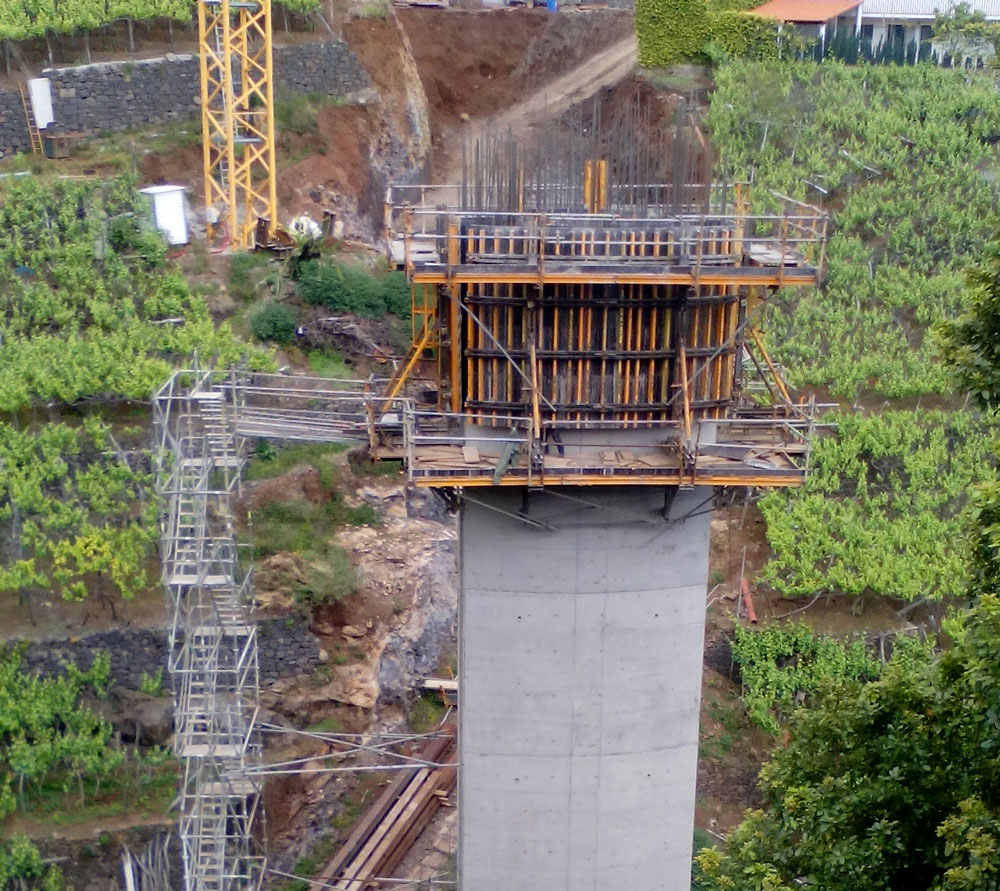

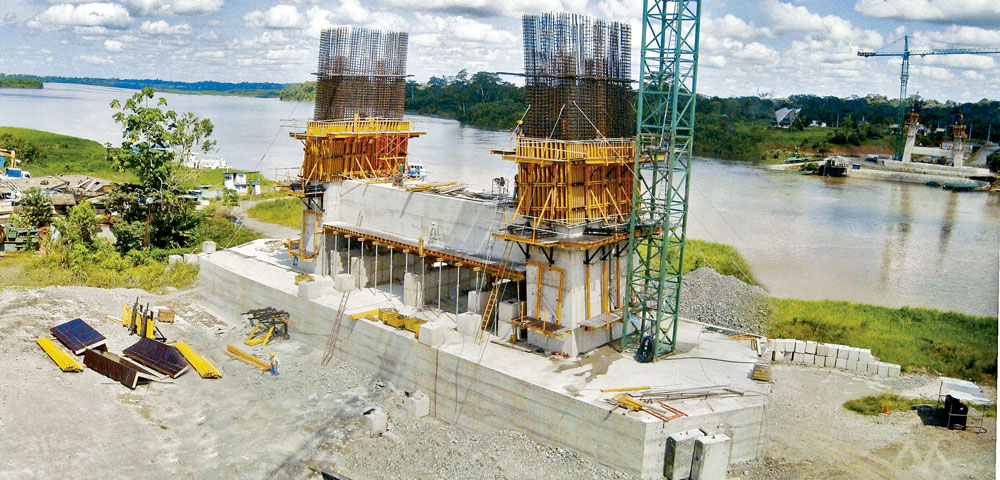

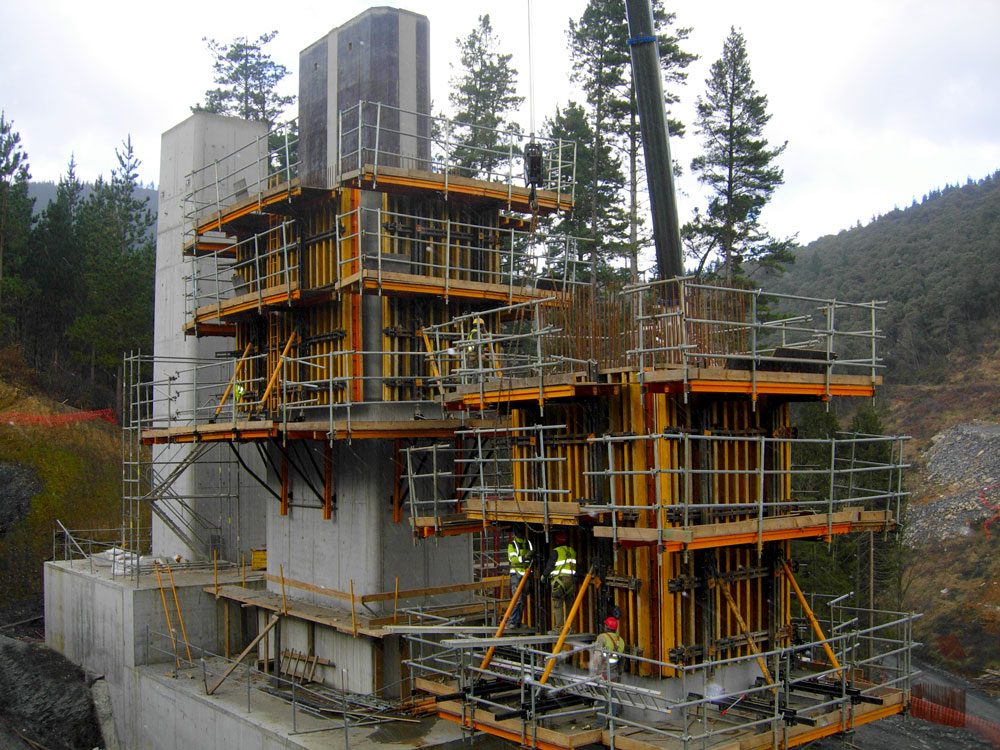

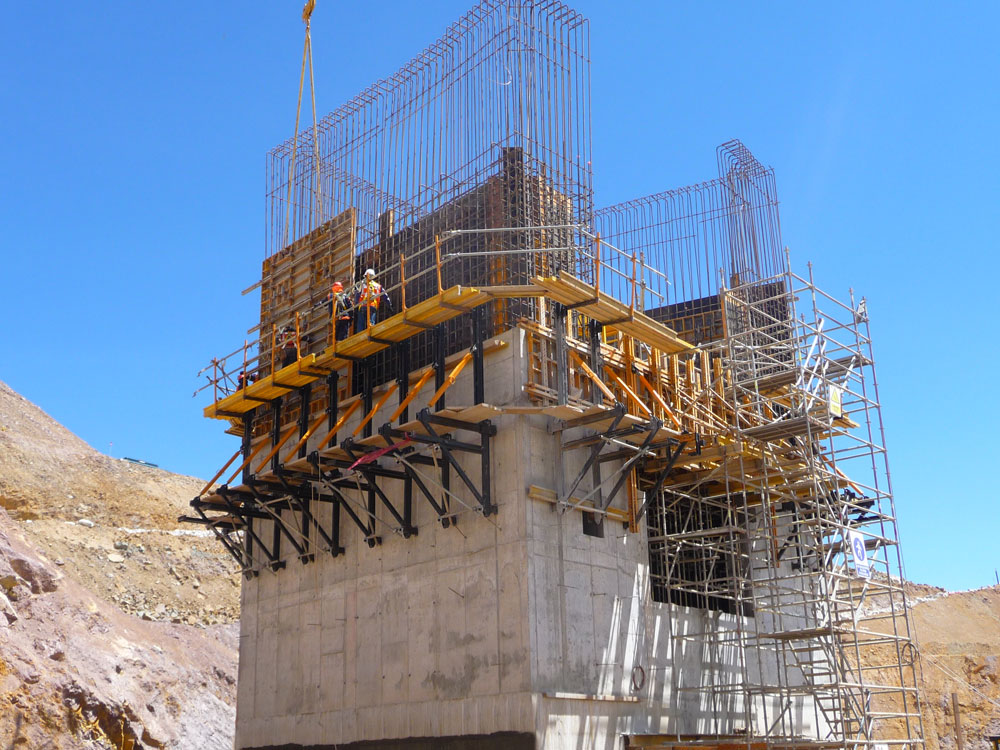

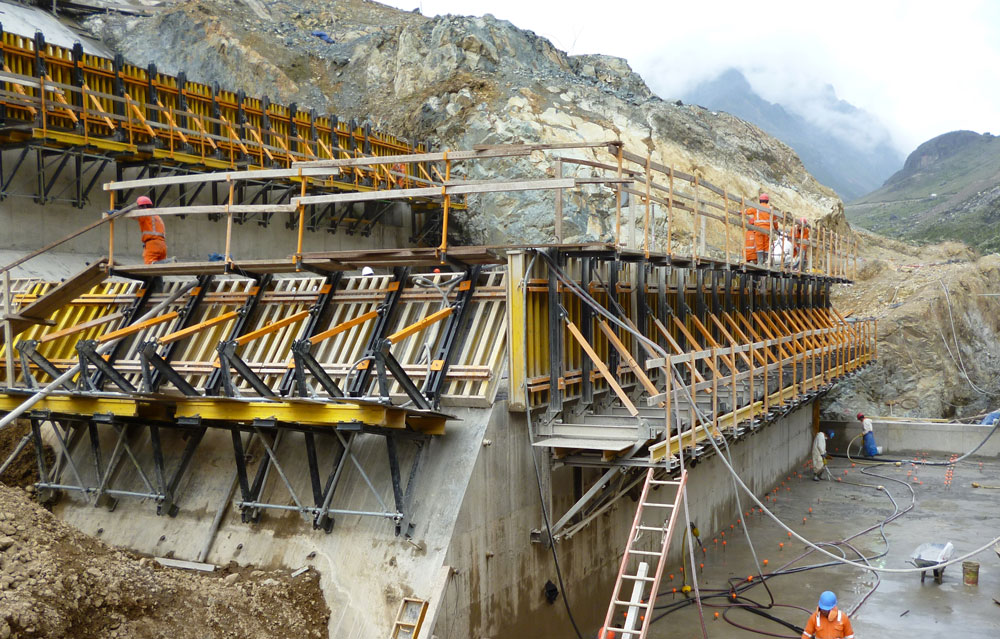

Utilizam-se normalmente para betonganes de muros altos. As principais aplicações serão em muros a uma cara, nomeadamente pilares de pontes, barragens, grandes muros e estruturas em geral com grande altura.

A consola é o elemento fundamental do sistema, suporta as cargas e permite a criação de uma plataforma de trabalho. Cada conjunto é formado pelo painel de cofragem, consola de trepa, sistema de retranqueio, Vela e elementos de estabilização para além das diversas plataformas.

Para suportar os painéis de cofragem de pilares a ULMA dispõe de um sistema de consolas designadas por Consola de suporte/trepa 2000. Estas consolas estão formadas por:

  • Um perfil de apoio vertical que une o painel de cofragem às consolas.
  • A mesa de apoio (ou consola de trepa). A sua principal função é servir de ligação entre a cofragem e o betão da betonagem anterior, utilizando este último como suporte para realizar a betonagem seguinte. Também serve como base para a plataforma de trabalho. As consolas colocam-se directamente sobre o muro já betonado por intermédio de cones de ancoragem. As consolas estão formadas por perfis IPN e tubo como ligação entre os perfis IPN.
  • Cones de ancoragem. Os cones podem ser de auto-ancoragem ou com barra Gewi + pé perdido (sistema utilizado frequentemente para cofragens a uma face).
  • Tensores são os elementos necessários para o aprumar dos painéis de cofragem. Além disso, facilitam a separação dos painéis quando o betão já se encontra seco, durante o processo de descofragem. Os tensores são de rosca redonda ou trapezoidal e tubo circular ou quadrado.

Quando a betonagem é executada os painéis de cofragem são recuados por um sistema de cremalheira, sendo posteriormente, juntamente com as consolas, levados até à sua posição seguinte. Esta posição é alcançada içando a consola de trepa até apoiá-la no cone de ancoragem correspondente deixado no betão na betonagem anterior.

Quando os pilares são ocos a trepa interior é resolvida com umas plataformas planas apoiadas em quatro balanços que, por sua vez, estão apoiados em quatro pontos sobre negativos colocados previamente (caixas metálicas que se deixam embebidas na superfície do betão na betonagem anterior). As plataformas estão formadas por uma base de madeira suportada por uma plataforma metálica, apoiada nuns perfis de carga DU. Para executar a operação de trepa, a plataforma e os painéis de cofragem unem-se entre si através de ganchos e correntes. Ao içar a cofragem o balanço sobe roçando pela muro até encontrar o seguinte buraco, o qual lhe permite cair e ficar na sua posição de trabalho.
