Descrição

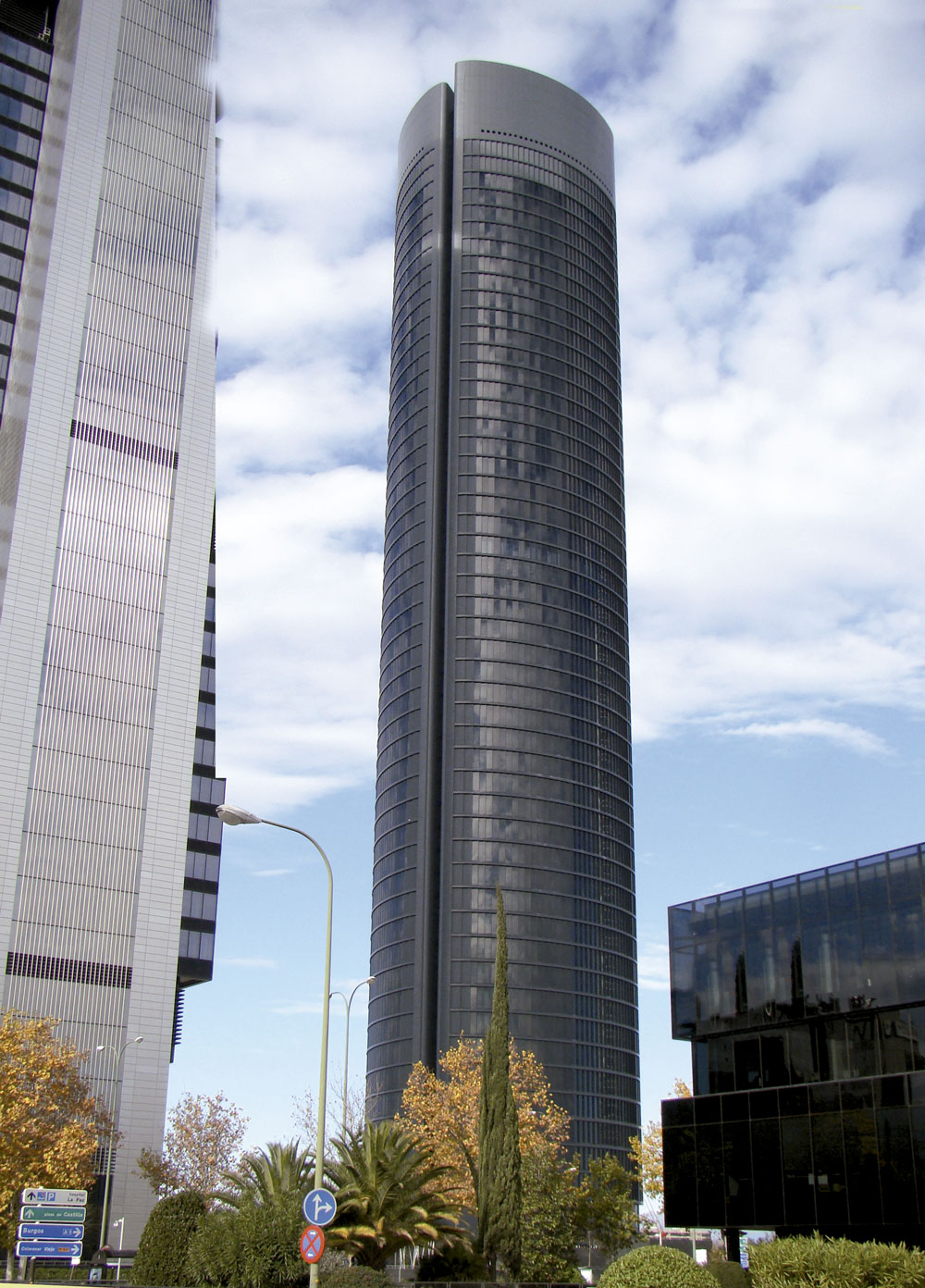

A Torre S e V, de 236 m de altura, conta com 59 andares de 1.600 m2 cada um, aos quais há que adicionar outros 6 andares no subsolo de 7.500 m2. Este projeto está situado na zona norte de Madri e fecha um dos planos urbanísticos mais singulares da cidade: o Centro Internacional de Convenções.
O estúdio de arquitetura dirigido por Carlos Rubio Carvajal e Enrique Álvarez-Sala Walter projetou este arranha-céus para múltiplas utilizações. Nos 33 primeiros andares, o edifício aloja um hotel cinco estrelas, com luxo imponente e 500 quartos, enquanto o restante está destinado a escritórios.
Solução ULMA

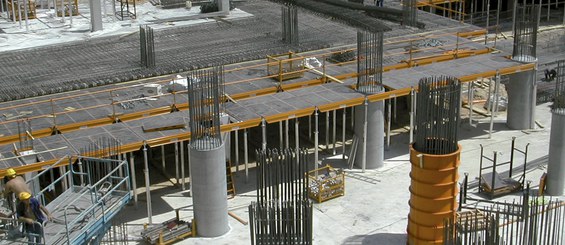

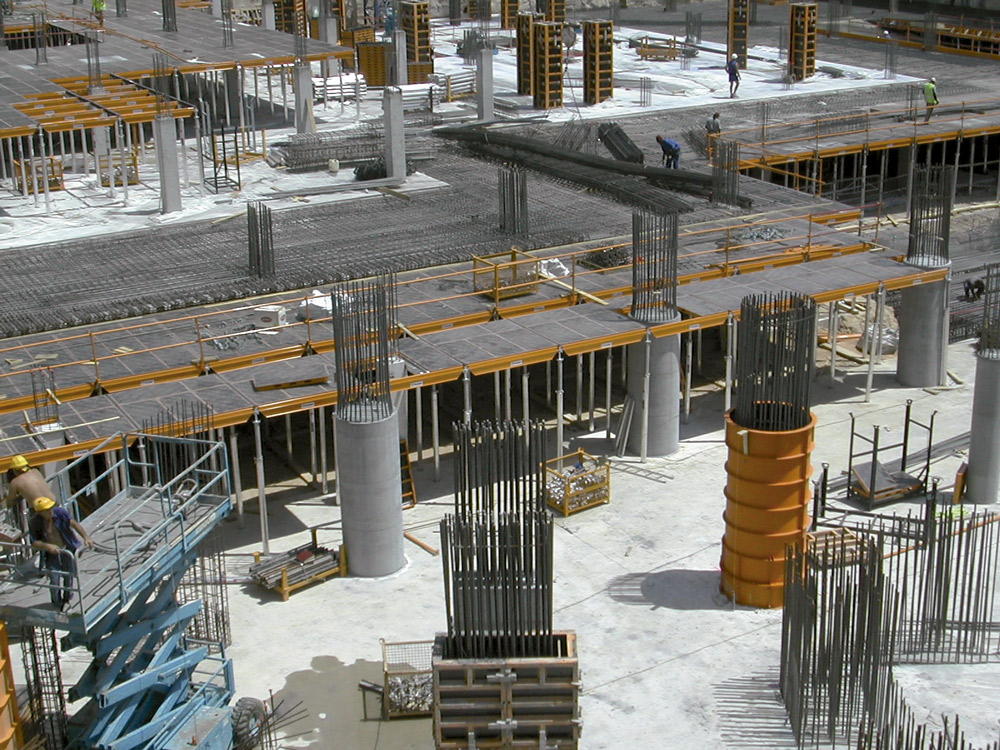

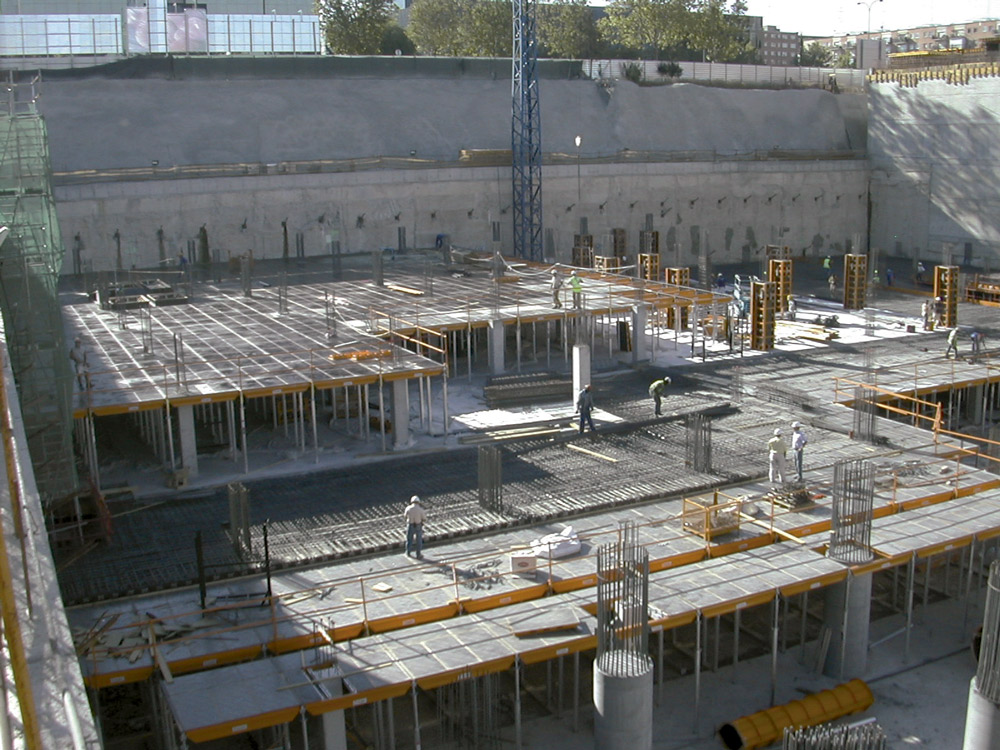

Os 6 andares subterrâneos e os 6 primeiros acima do solo, foram realizados com a cofragem horizontal de alumínio CC-4, juntamente com a Prumo ALUPROP, com o qual foram conseguidos grandes rendimentos na obra. Uma das vantagens mais importantes permitidas pelo CC-4 em relação a outros produtos do mercado, é a possibilidade de montar primeiro a retícula e depois colocar os painéis.
A descofragem torna-se muito simples graças à concepção do cabeçal de queda do CC-4; além de permitir a recuperação do material para utilização em nova aplicação. Desta forma, basta golpear a cunha do cabeçal para que as vigas, transversais e painéis desçam o suficiente para poderem ser retirados com comodidade e utilizados em outra localização.
Outros produtos ULMA Construcción utilizados:

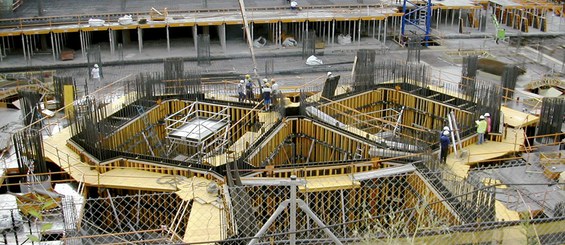

- Cofragem Modular ORMA para a construção de muros e pilares retangulares.
- COMAIN para a construção de muros baixas e sapatas.
- CLR para cofragem de pilares circulares.

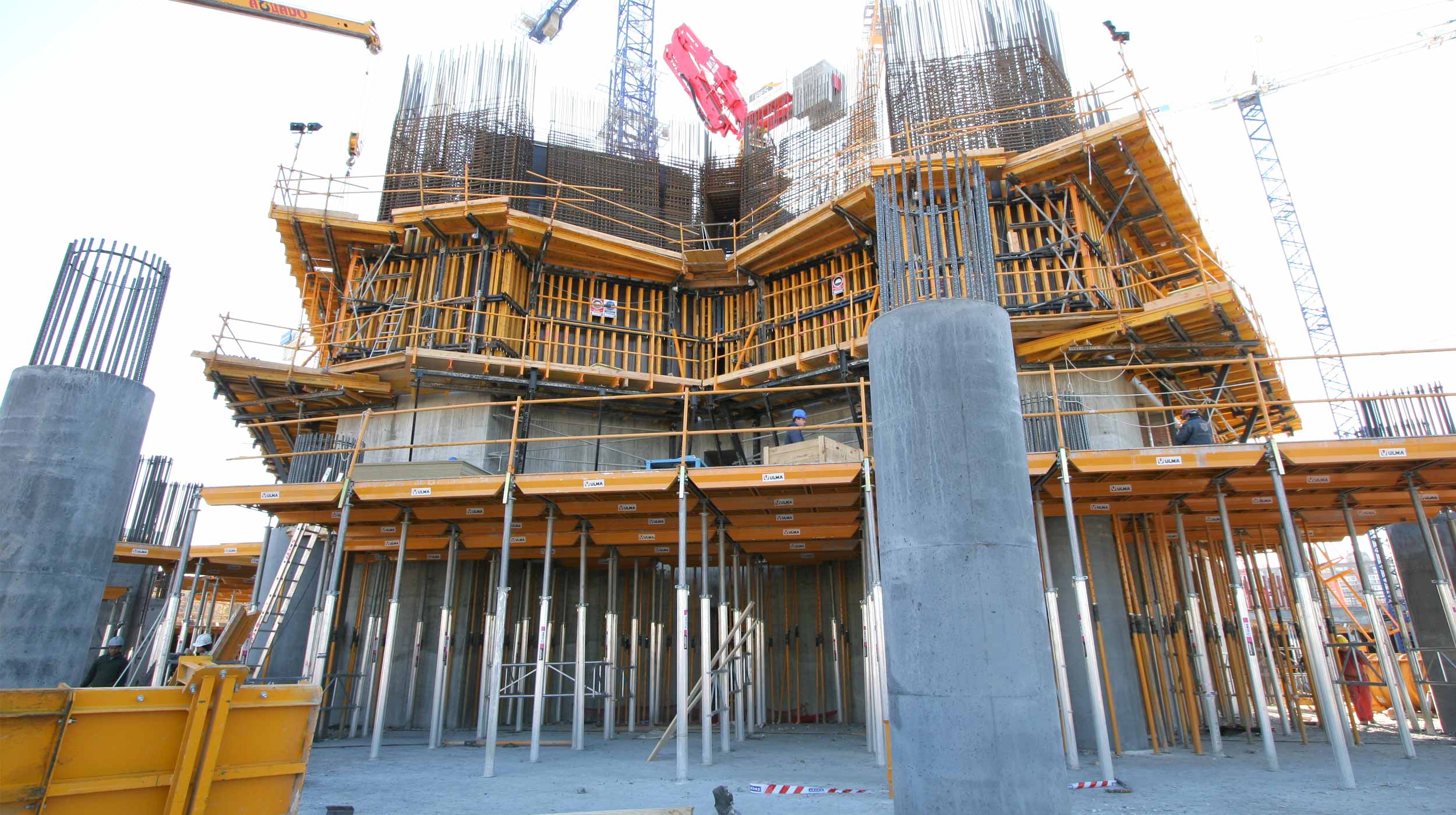

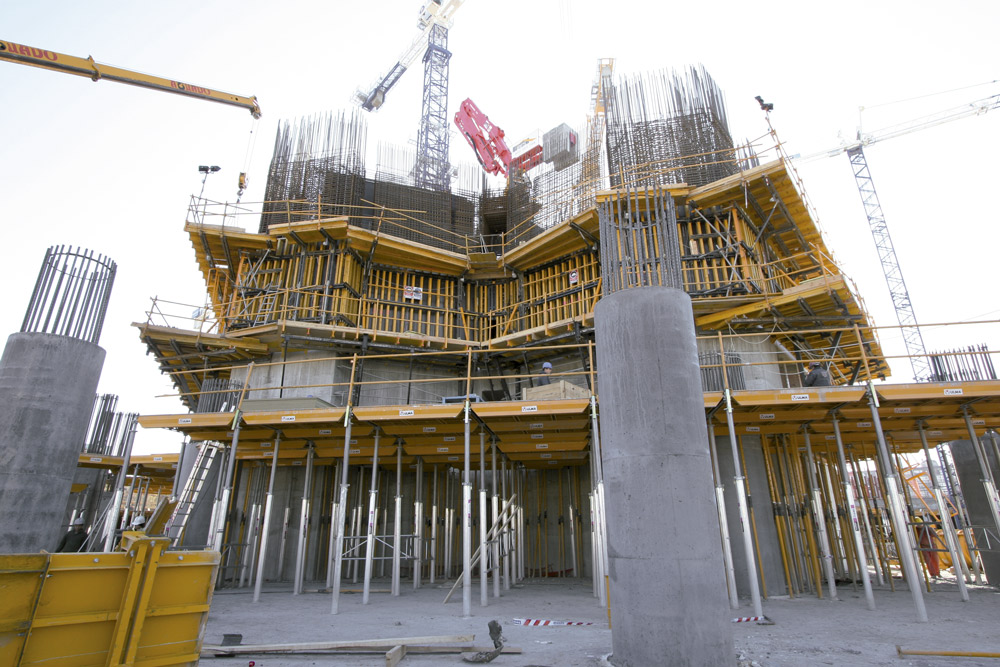

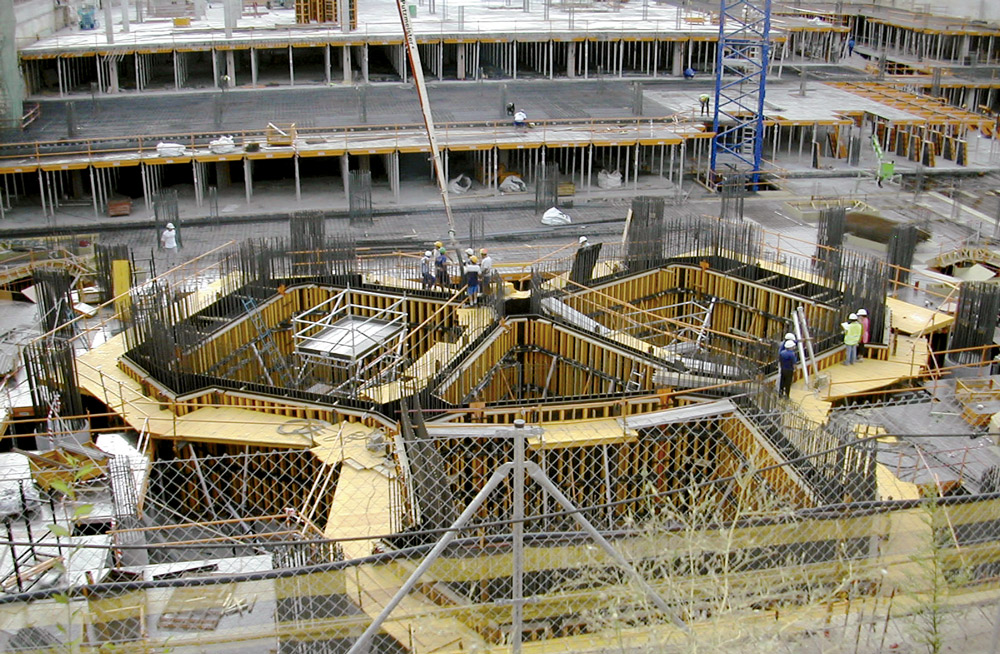

Para o núcleo central de elevadores e suporte da estrutura desde o sexto andar, a ULMA Construcción colocou à disposição da obra, a tecnologia mais avançada para a construção deste tipo de arranha-céus, o Sistema Autotrepante ATR.
Este sistema, utilizado juntamente com a Cofragem ENKOFORM V-100 para as muros, permitiu a execução de estruturas verticais de grande altura.
A seção do núcleo da torre varia 4 vezes ao longo da estrutura, pelo qual o departamento técnico adaptou a cofragem esta circunstância, no projeto específico desenvolvido para a obra.
A altura das diferentes seções oscilou entre 3 e 4 metros de altura (altura livre + espessura da laje).
Seção núcleo central.

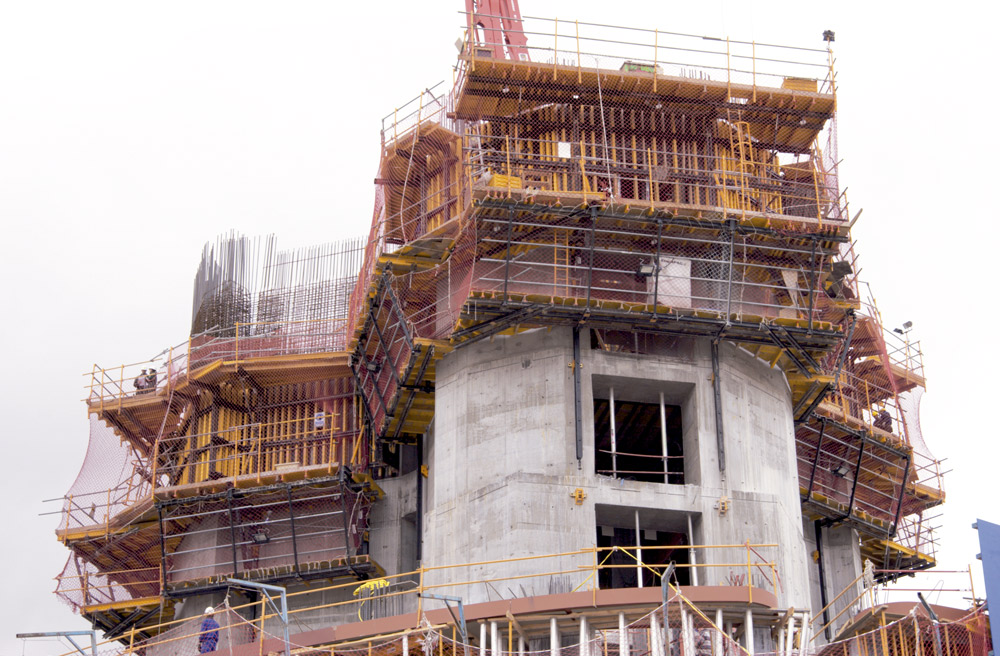

Sistema Autotrepante ATR em seções de 4 m. A cofragem possui regulagem em altura para permitir a execução das lajes de cada andar.
As superfícies da cofragem vertical tinham 4 m de altura, compostas por painel fenólico reforçado através vigas de madeira VM-20 (verticais) que, por sua vez, estavam escoradas ortogonalmente por duplos perfis horizontais metálicos UPN-10.
A complexidade da geometria obrigou a conceber uma cofragem, que permitisse o abatimento (“dobradiça”) de partes das superfícies para possibilitar um recuo e assim manipular as superfícies (limpeza, descofragem e armação) no processo autotrepante.
As superfícies de cofragem estiveram equipadas com plataformas de trabalho para facilitar a betonagem das seções. Foram formadas com tabuleiro tricapa, vigas de madeira VM-20 e perfis DUPN-120.
Na face exterior da muro, cada um dos três vãos de elevadores, dispunha de dintéis com passagem a partir da 3ª seção, enquanto os dois primeiros andares formavam uma cisterna–depósito para armazenar água. A partir da 3ª seção, existiam também dintéis nas muros interiores (em contato com o triângulo interior) para permitir a passagem ao vestíbulo a partir das três zonas de elevadores. Nos vértices do triângulo interior foram criados vãos (passagens) para permitir a passagem ao vestíbulo a partir do exterior.
Para a proteção perimetral do edifício na fase de trabalho, foi utilizado o sistema HWS. Este produto permitiu a proteção total da laje em execução, bem como da superior e inferior.
