Construção em altura em Katowice: tecnologia de cofragem em arranha-céus

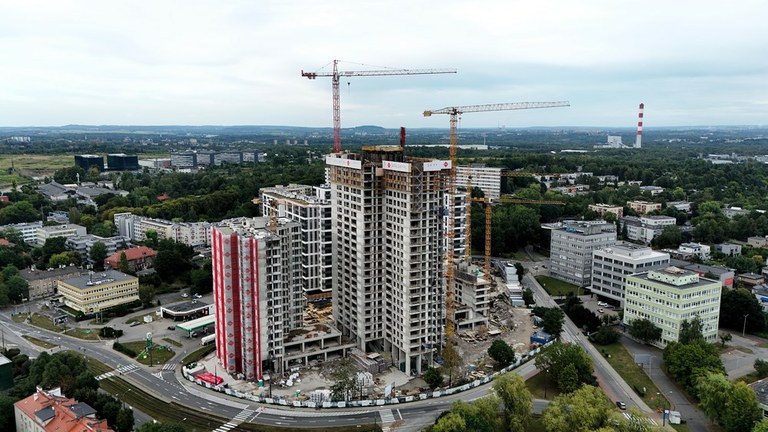

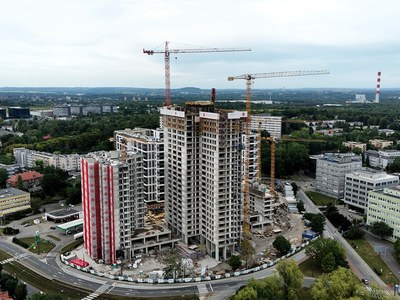

O empreendimento urbanístico SKY+ está dividido em duas fases distintas. Na primeira, são construídos três edifícios residenciais de 15 andares cada, num total de 316 habitações. A segunda fase mantém o mesmo número de edifícios, mas inclui um elemento singular: o edifício A, uma torre de 36 andares acima do nível do solo que iguala em altura outra torre na rua Olimpijska, em Katowice, onde foram utilizadas soluções da ULMA. O complexo oferecerá aos seus utilizadores uma ampla variedade de serviços, lojas e cafés, além de áreas comuns destinadas ao lazer, como áreas de ioga, espaços comunitários, um cinema ao ar livre e pequenos jardins.

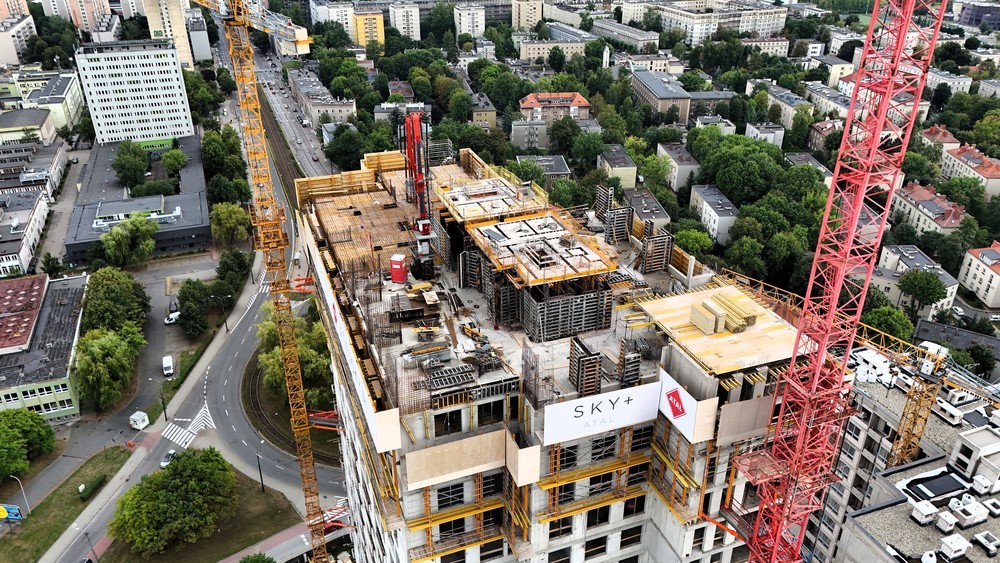

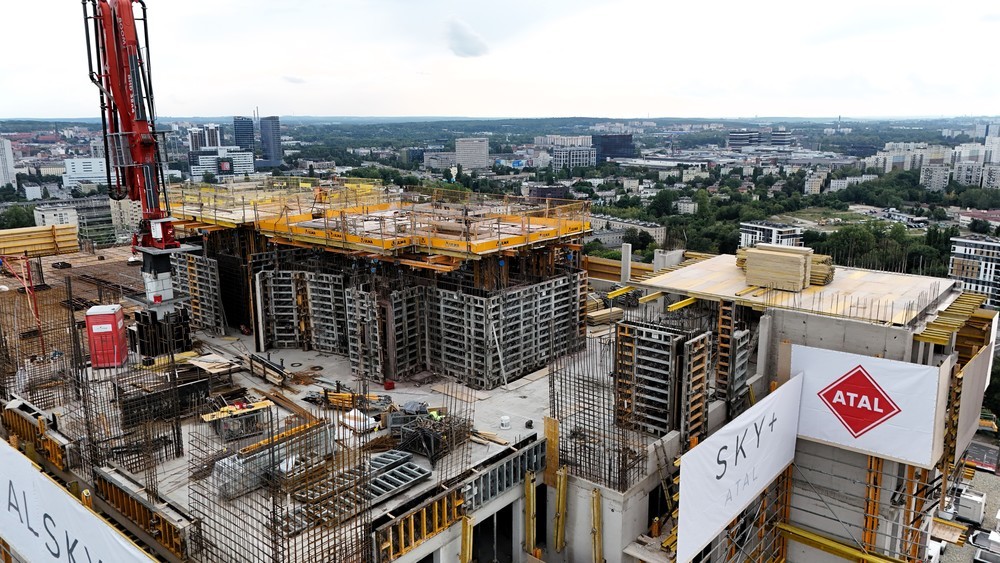

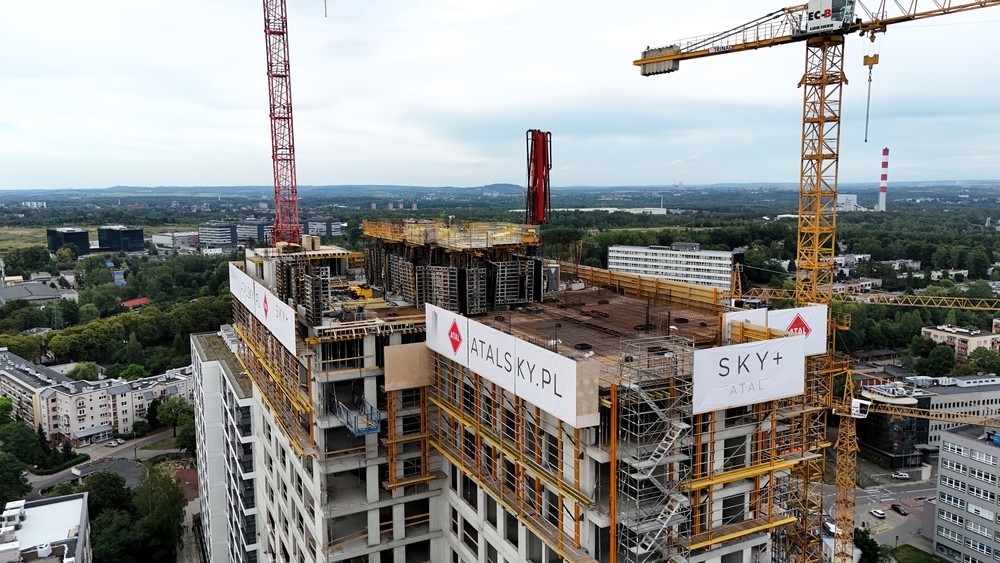

Para a execução dos principais elementos estruturais do edifício, ou seja, os dois núcleos de escadas e elevadores, juntamente com os poços de ar das instalações do edifício A, optou-se pelo sistema autotrepante ATR, equipado com cilindros hidráulicos incorporados, com capacidade de 13 toneladas cada. O conjunto formado pela cofragem modular ORMA e pelo sistema ATR foi elevado numa única manobra, sem necessidade de grua, o que representa uma vantagem significativa na construção de edifícios de grande altura, onde a grua costuma ser um recurso crítico.

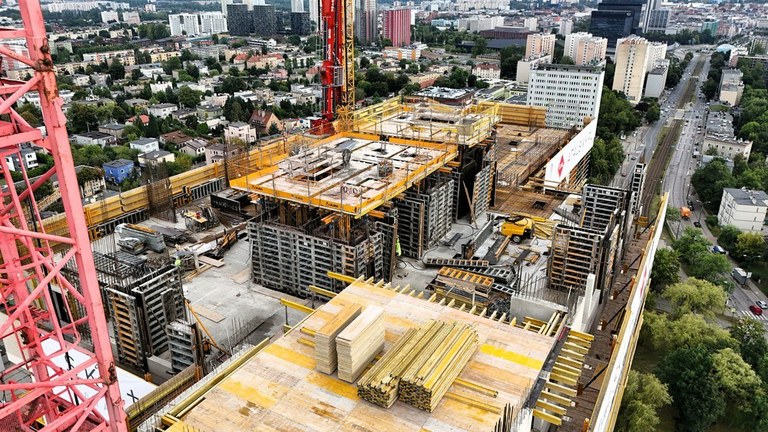

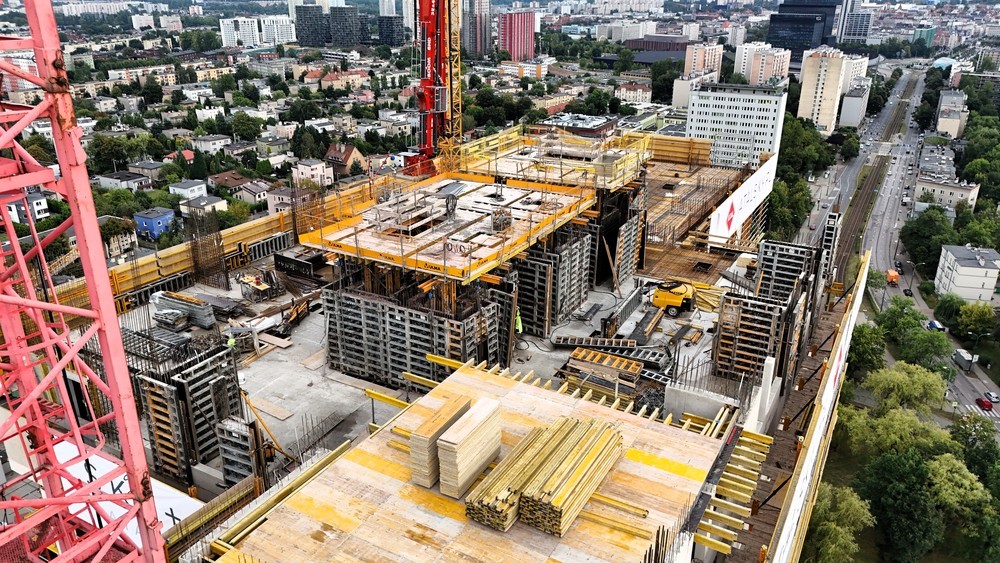

Em duas secções do sistema ATR foram incorporadas plataformas de betonagem e consolas configuradas com elementos do Sistema MK, destinadas à suspensão da cofragem modular ORMA. Este foi ligado às travessas MK através de carros equipados com roletes e guinchos de corrente que permitem elevar a cofragem aproximadamente 50 cm acima da laje e recuá-la à distância desejada em relação à parede. Nas plataformas superiores foram habilitados espaços específicos para a colocação de escadas. Além disso, numa das secções foi projetada uma quarta plataforma inferior complementar que permite o manuseamento da cofragem das paredes transversais executadas na segunda fase.

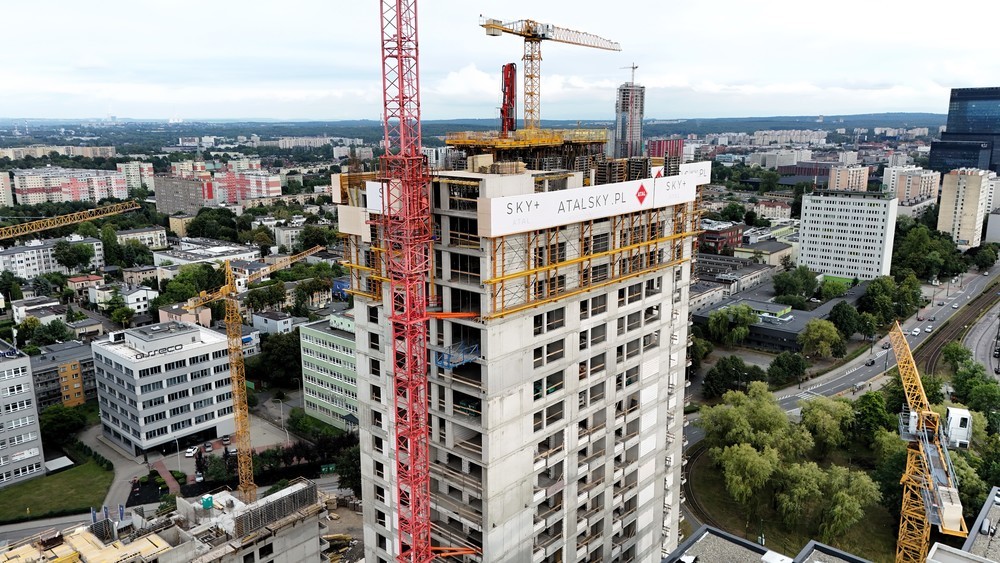

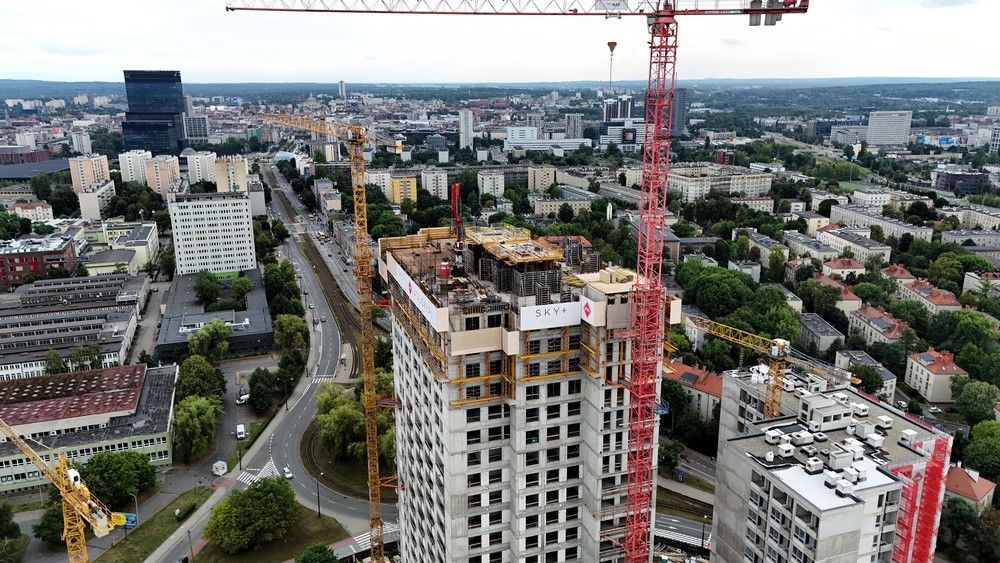

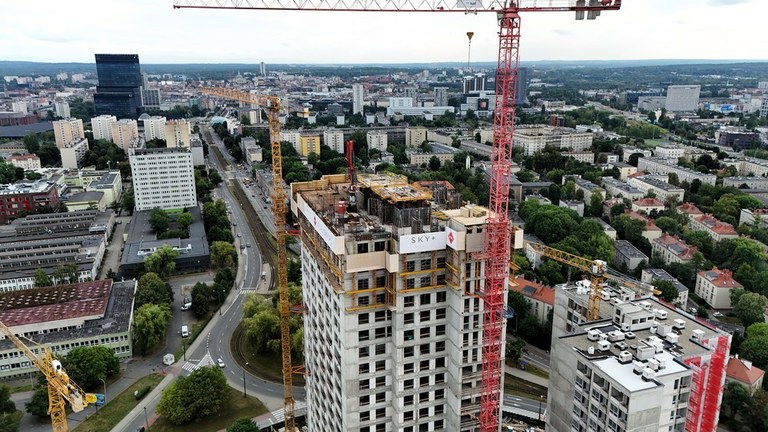

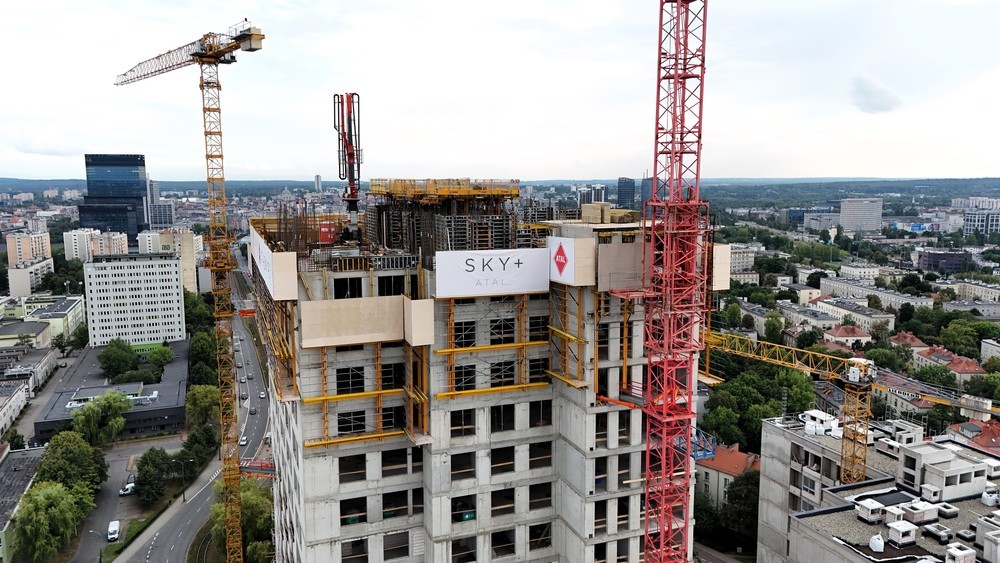

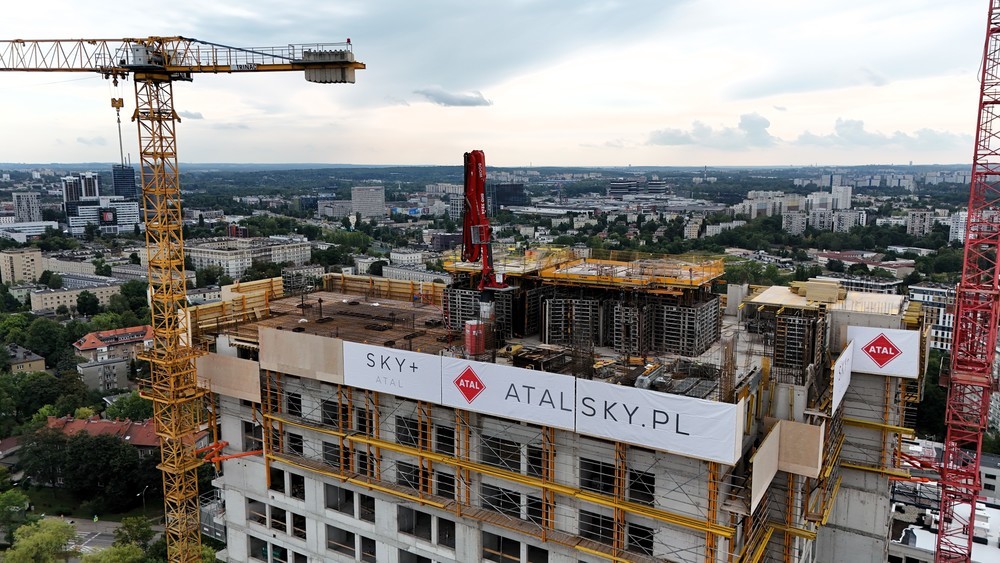

Com o objetivo de garantir a segurança dos trabalhadores e protegê-los contra as intempéries, a ULMA forneceu telas de proteção perimetral HWS. Este sistema permite manter a continuidade dos trabalhos independentemente das condições meteorológicas e atua como um sistema de proteção coletiva contra a queda de pessoas ou objetos. O conjunto instalado é composto por 22 telas perimetrais, uma plataforma de acesso e outra de armazenamento.
No que diz respeito às lajes, e atendendo aos requisitos do cliente, foi utilizado ENKOFLEX, cofragem de vigas de madeira. As paredes e pilares de secção quadrada e retangular foram executados com a cofragem modular ORMA. A solução completa é complementada com consolas de escalada configuráveis BMK, compatíveis com os painéis ORMA, através dos quais são executadas as paredes perimetrais do edifício.
A utilização dos sistemas de cofragem da gama da ULMA garantiu um ciclo semanal de execução por piso, o que, no caso de edifícios altos, é uma condição indispensável para o sucesso do projeto.
≫ Conheça todos os detalhes do projeto neste vídeo.
